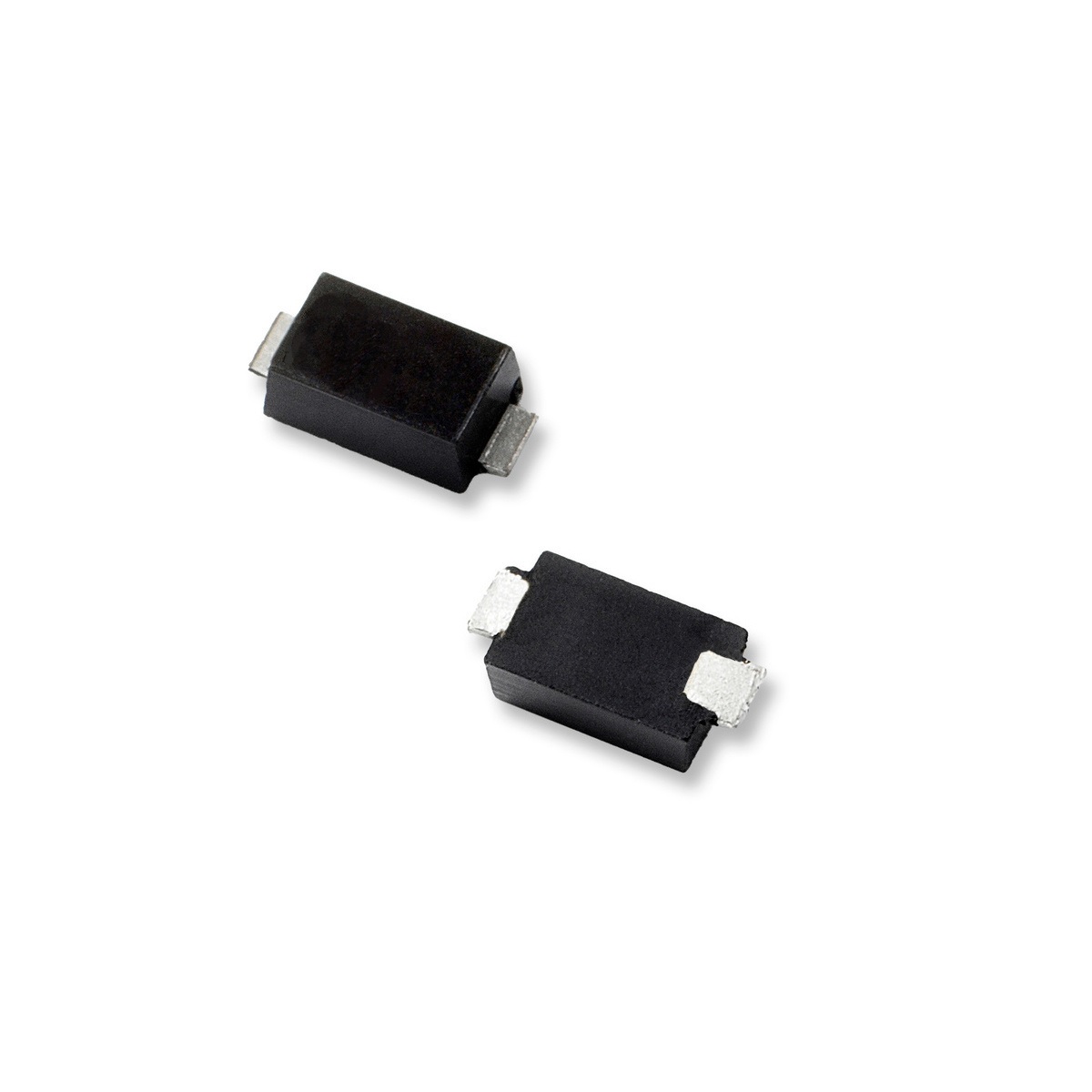

TVS-Diode: SZSMF6L-Baureihe

Die SZMF6L-Baureihe wurde entwickelt, um spannungsempfindliche Systeme oder Komponenten vor Hochspannung und hohen Energietransienten zu schützen. Sie bietet eine schnelle Reaktionszeit, eine niedrige Zener-Impedanz, einen hohen Spannungsstoß und ausgezeichnete Klemmfähigkeiten. Aufgrund ihrer geringen Größe ist sie ideal für den Einsatz in Anwendungen der Auto-Elektronik.

Eigenschaften

• Zener Transienten-Überspannungsableiter
• AEC-Q101-qualifiziert und PPAP-fähig
• Spitzenleistung: 600 W @ 1 ms, in SOD-123FL
• Betriebstemperatur: bis zu 175 °C
• Planares Chipdesign mit geringer Leckstromleistung​​​​​​​

Vorzüge

• Ausgezeichnete Spannungsklemmfähigkeiten
• Änderungskontrolle für die Automobilindustrie und PCN-Verfahren
• Schnelle Reaktionszeit: typisch @ < 1 ns
• ESD-Rating: Klasse 3, > 16 kV (pro Human-Body-Modell)
• Spart Platz auf der Leiterplatte bei kleiner SOD-123FL-Packungsgröße
